前 言

随着我國産業轉移政策的實施和城市三舊改造的加快，因工業企業關停并轉而遺留的“棕地”超50多萬塊，這些場地的土壤污染對區域生态環境、食品安全和人居環境健康乃至社會穩定構成嚴重威脅。當前，我國場地污染表現出多源、複合、持久、面廣、量大等特征，其中，無機污染(以重金屬爲主)、有機污染以及二者均存在的複合污染尤爲突出。

針對場地土壤污染的修複技術包括客土法、固化-穩定化法、淋洗法、化學氧化法、熱脫附法、植物法、電動力修複法、可滲透牆法等。由于污染場地土壤組成、污染物類型、性質等不同，特别是在不同污染物同時存在的複合污染情況下，單一修複技術往往難以達到修複目标，電動修複技術與其他修複技術的組合應用越來越受到重視，其中電動-可滲透反應牆(EKR-PRB)耦合技術正成爲國内外土壤環境修複領域的研究熱點。

1.EKR-PRB耦合修複技術

電動力修複法(Electrokinetic Remediation，EKR)和可滲透牆法技術(Permeable reactive barrier，PRB)均是近30年來國際上新興的土壤、地下水原位修複技術。EKR技術通過在污染土壤兩側施加直流電壓，通過電遷移、電滲流和電泳的方式使土壤中的污染物質遷移到電極兩側從而修複土壤污染。該技術可有效地從土壤中去除鉻、銅、汞、鋅、镉、鉛等重金屬，以及苯酚、氯代烴、石油烴、乙酸等有機物。PRB技術主要利用污染物通過填充活性反應材料時，産生沉澱、吸附、氧化還原和生物降解反應而使污染物得以去除，在修複地下水污染工程使用較頻繁。

在實際應用中EKR和PRB學技術還存在着一些局限性，采用EKR修複污染土壤時，處理效果受溶解度的影響很大，對溶解性差和脫附能力弱的污染物以及非極性有機物的去除效果不好。如PRB中的填充材料與污染物的作用以及無機礦物沉澱除污染物的方式容易導緻PRB堵塞，限制了PRB技術在土壤修複的應用。而EKR-PRB耦合修複技術通過可以結合EKR與PRB技術兩者的優點，可以有效提高污染物的去除效率，并降低修複成本。其基本原理是用電動力将毒性較高的重金屬及有機物質向電極兩端移動，使污染物質與滲透性反應牆内的填料基質等充分反應，通過吸附去除或降解成毒性較低的低價金屬離子和有機物，達到去除或降低毒性的目的，如圖1所示。

2.EKR-PRB耦合技術修複原理

2.1 EKR-PRB對重金屬的去除機理

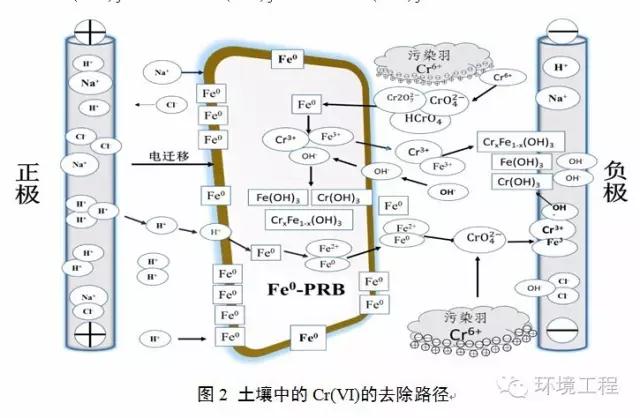

台灣守義大學的Weng等學者首次報道了利用EKR-PRB聯合修複技術去除土壤中的Cr(VI)，其中PRB反應牆采用零價鐵和石英砂1:2比例進行填充，并以1~2V/cm的電位梯度進行通電，結果表明，土壤Cr(VI)和總Cr的去除率分别達到了100%和71%。土壤中的Cr(VI)的去除路徑如圖2所示，Cr(VI)和總Cr的去除可以歸納爲Cr(VI)與Fe⁰/Fe²⁺的氧化還原反應以及Cr(VI)和Cr(Ⅲ)在PRB中的化學沉澱反應。

圖2 土壤中的Cr(VI)的去除路徑

2.2 EKR-PRB對有機物的去除機理

在零價鐵處理有機氯化物體系中存在三種還原劑：金屬鐵(Fe⁰)、亞鐵離(Fe²⁺)和氫(H)。金屬鐵對有機氯化物的還原脫氯目前認爲有如下三種可能的反應路徑：氫解、還原消除、加氫還原以及吸附作用等。

Arnold等認爲Fe⁰對有機氯化物的轉化是與脫氯還原反應在金屬鐵表面的吸附過程同時進行的，鐵的效率不僅取決于鐵的含量、溶液的pH值，并且還與零價鐵顆粒的表面積有關。

3.主要影響因素

3.1 污染物類型

目前，利用EKR-PRB技術對重金屬及類金屬污染土壤修複的研究主要涉及砷、镉、鉻等。Chung等利用電動-零價鐵氧化滲透牆技術處理土壤中的Cd，采用0.2V/cm電壓密度，通電200h後，Cd的最終去除率爲90%，有20%的Cd離子被反應牆中的材料所吸附。國内學者張瑞華和孫紅文的實驗研究表明，與單一電動修複對比，EKR-PRB聯用方式對總鉻去除率均可達90%左右，同時可以使兩電極室、尤其是陽極室的電解液pH值在一定範圍内基本保持不變。

EKR-PRB技術修複受硝酸鹽污染的土壤效果明顯。李曉岚以納米零價鐵粉牆結合電動修複法整治受硝酸鹽污染的土壤，使用質量百分比爲0.28%的納米級鐵粉(50～80 nm)可以達到98.06%的降解率。

EKR-PRB聯合電動法技術還可處理三氯乙烯(TCE)、四氯乙烯(PCE)等含氯有機污染物。最大特點是不僅能将污染物從土壤中移除，而且能通過去氯作用減少其毒性。Chang和Cheng等以0.01 mol/L碳酸鈉電解質作爲修複系統操作溶液，零價鐵牆放置于靠近陽極處，分别以0.5、1.0、2.0 V/cm的電壓梯度進行通電10 d，發現電壓梯度爲2.0 V/cm時，PCE去除率最高，可達到90%-99%。

3.2 介質材料

零價鐵是常用的反應牆基質材料，其比表面積和用量是去除土壤污染物的關鍵因素。爲了提高其比表面積，鐵粉材料粒度已經達到了納米級别。

此外，針對不同的污染土壤，選擇不同媒介的PRB可以取得很好的去除效果，主要貢獻是PRB介質對污染物的吸附和氧化還原能力。

3.3 電壓和電流

電壓和電流是電動修複過程操作的主要參數，較高的電流電壓強度可以加快污染物的遷移速率。實驗室中一般采用控制電流法和控制電壓法2種方式進行控制，其中電流強度範圍一般爲10～100 mA/cm，電壓梯度在0.4～2 V/cm。針對不同的污染物和土壤類型，需采用不同的電壓梯度參數。

3.4 土壤pH值

土壤中的電極施加直流電後，在電場作用下陽極和陰極電解産生的H+和OH-通過電遷移、電滲析、擴散、水平對流等方式向陰陽兩極移動，在兩者相遇區域産生pH值突變，形成酸性和堿性區域。pH值控制着土壤溶液中離子的吸附與解吸、沉澱與溶解等，且堿度對電滲析速度有明顯的影響，還可改變土壤表面Zeta電位。

高鵬等采用EKR-PRB(Fe⁰)修複鉻污染土壤，試驗結束後Cr(Ⅲ)的去除率較低，各部分土壤的Cr(Ⅲ)含量均仍在10000 mg/kg以上。經分析發現，該土壤中中含有氫氧化鈣等化學成分，陰極附近土壤的pH較高，土壤呈堿性，Cr(Ⅲ)在土壤中主要以Cr(OH)3沉澱的形式存在;此外，土壤pH值較高時，土壤中存在着對 Cr(Ⅲ)有強烈吸附作用的土壤膠體，pH越高，對越高Cr(Ⅲ)的吸附作用越強。當土壤的pH值較高時，以零價鐵作爲介質的可滲透反應牆不能較好的去除受污染的土壤和地下水中Cr(Ⅲ)等重金屬。

3.5 土壤類型

土壤的性質，包括吸附、離子交換、緩沖能力等與土壤的類型有關，是影響EKR-PRB修複中污染物遷移速度及去除效率的主要因素。

土壤的低pH值和低有機質含量有利于土壤重金屬的遷移和去除，而高pH值和黏粒含量低也有利于有機污染物的解吸。EKR-PRB修複技術在高水分、高陽離子交換容量、高黏性、低滲透、低氧化還原電位和低反應活性的土壤更具優勢，這類土壤中污染物的遷移速率非常低，常規修複方法的修複效果較差。

4. EKR-PRB與其他修複技術的應用比較

不同場地修複技術有不同的修複範圍和優勢，修複技術的選擇是決定污染場地修複成敗的關鍵環節。修複技術的篩選不僅取決于場地污染特征，還受經濟、社會等多因素制約。

表1爲EKR-PRB修複技術與其它常用土壤修複技術的應用比較。與其他常見場地修複技術相比，電動修複技術特别适用于面積小、污染物類型多樣、污染重、深度數米和要求快速處理的場地污染土壤的修複。

在歐洲已有超過75個場地采用電動聯用其他修複技術成功地去除土壤和地下水的重金屬和有機污染物，在美國1987年受超級基金的支持，就有超過10個場地采用了電動聯用其他修複技術修複污染土壤和地下水。在韓國京畿道區域某垃圾填埋場，應用EKR-PRB技術針對含氯有機物和砷土壤污染進行了工程修複，修複50 h後氯離子和砷含量大大降低，該工程采用二維電極方式，電壓梯度控制在1 V/cm，并在地下水面3 m處設置PRB反應牆，其填充介質爲CaO、FeO、 Fe₂O₃ 。

表1 EKR-PRB修複技術與其它幾種常見土壤修複技術的比較

5. 結論與展望

場地土壤污染是當今世界十分關注的環境科學問題，更是我國亟待解決的問題。EKR-PRB聯合修複技術作爲一個新興高效的原位修複技術，結合了EKR和PRB兩種技術的優點，适用範圍廣。目前在實驗室模拟階段取得了良好的處理效果，但在場地修複工程應用仍較爲缺乏，EKR-PRB技術還存在一些問題有待進一步深入研究。

1)在電動力環境下，PRB去除土壤污染的機理需要進一步研究。污染物質在電動力驅動下向陰陽兩極遷移過程中經過PRB時有兩種可能的去除機理，一種機理是污染物被牆體中的材料所吸附而去除;另一種機理是污染物與PRB中的材料發生氧化還原反應進而被去除。到底哪種機理起主導作用，目前還缺乏深入研究。

2)EKR-PRB填充材料目前大多以具有還原性質的零價鐵粉，鐵粉的粒度已達到納米級。零價納米級鐵粉成本高，實際應用成本較高，能否探尋或研制出其它效果好、價格低、易獲得的物質，如廢鐵礦等來代替納米級零價鐵，有待于進一步的研究。

3)在修複運行過程中，存在電場極化現象；除此外，在電場的作用下，可能産生有害副産物(如氯氣，三氯甲烷、丙酮等)，亟待在修複理論和實踐中進一步解決。
