由于自然因素和人爲因素，原水裡含有各種各樣的雜質。爲了能使水質達到飲用标準，需要對水進行一系列的處理，将水裡的懸浮物質、膠體物質、細菌及其他有害成分去除，以此達到相應的使用标準。

水處理控制系統完整解決方案

衆所周知，由于自然因素和人爲因素，原水裡含有各種各樣的雜質。從給水處理角度考慮，這些雜質可分爲懸浮物、膠體、溶解物三大類。城市水廠淨水處理的目的就是去除原水中這些會給人類健康和工業生産帶來危害的懸浮物質、膠體物質、細菌及其他有害成分，使淨化後的水能滿足生活飲用及工業生産的需要。

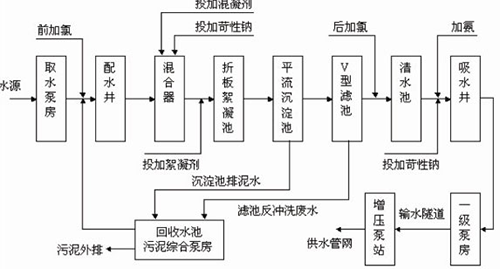

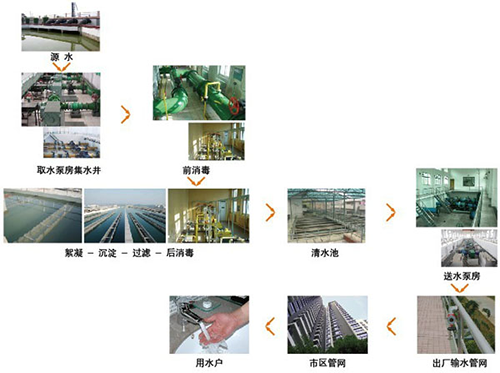

主要工藝流程

混凝反應處理

原水經取水泵房提升後，首先經過混凝工藝處理，即：

原水 水處理劑→混合→反應→礬花水

藥劑與水均勻混合起直到大顆粒絮凝體形成爲止，整個稱混凝過程。常用的水處理劑有聚合氯化鋁、硫酸鋁、三氯化鐵等。汕頭市使用的是堿式氯化鋁。根據鋁元素的化學性質可知，投入藥劑後水中存在電離出來的鋁離子，它與水分子存在以下的可逆反應：

Al3 3H2O←→Al(OH)3 3H

氫氧化鋁具有吸附作用，可把水中不易沉澱的膠粒及微小懸浮物脫穩、相互聚結，再被吸附架橋，從而形成較大的絮粒，以利于從水中分離、沉降下來。

混合過程要求在加藥後迅速完成。混合的目的是通過水力、機械的劇烈攪拌，使藥劑迅速均勻地散于水中。

經混凝反應處理過的水通過道管流入沉澱池，進入淨水第二階段。

沉澱處理

混凝階段形成的絮狀體依靠重力作用從水中分離出來的過程稱爲沉澱，這個過程在沉澱池中進行。水流入沉澱區後，沿水區整個截面進行分配，進入沉澱區，然後緩慢地流向出口區。水中的顆粒沉于池底，污泥不斷堆積并濃縮，定期排出池外。

過濾處理

過濾一般是指以石英砂等有空隙的粒狀濾料層通過黏附作用截留水中懸浮顆粒，從而進一步除去水中細小懸浮雜質、有機物、細菌、病毒等，使水澄清的過程。

濾後消毒處理

水經過濾後，濁度進一步降低，同時亦使殘留細菌、病毒等失去渾濁物保護或依附，爲濾後消毒創造良好條件。消毒并非把微生物全部消滅，隻要求消滅緻病微生物。雖然水經混凝、沉澱和過濾，可以除去大多數細菌和病毒，但消毒則起了保證飲用達到飲用水細菌學指标的作用，同時它使城市水管末梢保持一定餘氯量，以控制細菌繁殖且預防污染。消毒的加氯量(液氯)在1.0-2.5g/m3之間。主要是通過氯與水反應生成的次氯酸在細菌内部起氧化作用，破壞細菌的酶系統而使細菌死亡。消毒後的水由清水池經供水泵房提升達到一定的水壓，在通過輸、配水管網送給千家萬戶。

系統設計範圍

進水泵房、淨水廠、自動加氯系統、濾池、供水泵群設備、儀表及流程的監測、控制、通訊網絡和系統防雷。

控制系統方案

科遠股份可根據用戶的要求，使用NT6000控制系統或PLC控制系統配置自控方案。

各個控制點能采用計算機集中自動控制和管理與集中搬運控制，各各站點之間使用冗餘光纜通訊，爲了保證各個控制點的可靠和精度要求，在重要控制點上配備現場顯示儀表。自動控制系統除了顯示、記錄、打印、累計和報警等功能外，還有連鎖自動調節功能，保證整個生産。爲保證系統始終保持在最佳的工作狀态，除了在計算機中集中顯示/控制外，還配備現場操作站人機界面。

全廠的設備均采用自動控制、遙控和就地控制三種控制方式。控制方式設計爲：就地手動控制優先，在此基礎上，設置遠程遙控和自動控制。控制級别由高到低爲：現場手動控制、就地檢修控制、遙控控制、自動控制。

系統的構成

爲滿足整個生産過程的工藝要求以及對控制系統的要求。本控制系統采用NT6000控制系統，人機界面使用科遠自行開發軟件KView産品，系統主要由5個控制分站、2台人機界面、1台工程師站、1台服務器、1台CMIS接口機、大屏、和通訊網絡構成。

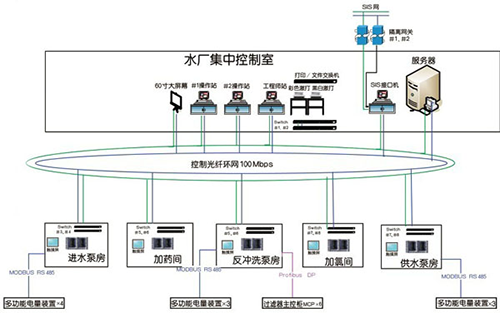

系統結構如圖所示：

系統主要過程控制

水廠自動控制系統中，自動控制程序分爲兩種：順序控制和調節控制。順序控制完成泵、閥門及專用設備的周期循環自動控制，以及工藝參數與設備之間聯鎖啓停;調節控制完成對工藝需要的溫度、壓力、流量、液位等的自動調節功能。
